本系列電控系統與RCDP型除鐵器配套使用，可在磁性物料中檢除金屬，該系統包括整流控制柜、操作箱兩件設備。程序控制和時間設定采用PC控制，整流電源采用可控硅連續調壓，現場設定，安裝調試方便，工作性能穩定、可靠。

型號說明：

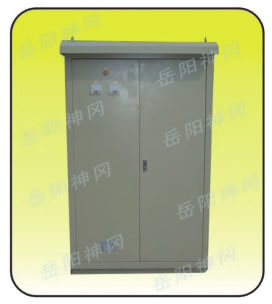

程控柜：

操作箱：

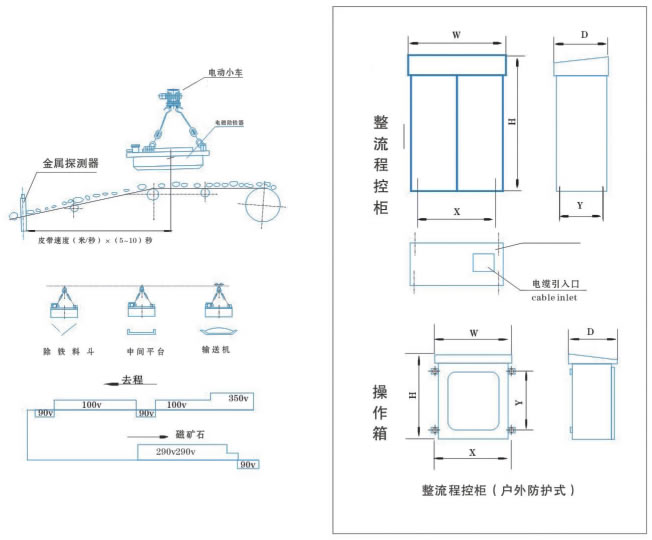

布置方式與電壓物性圖：

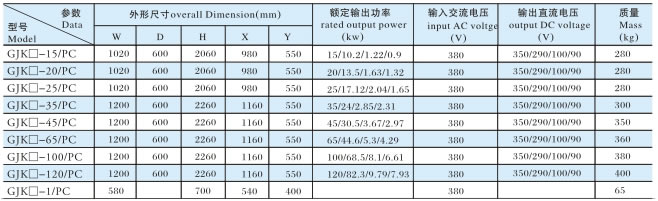

主要技術參數：

注：1、額定輸出功率內的4個值不現輸出電壓時，設備的額定輸出功率。

2、設備的最大額定輸出功率超過45kw時，整流變壓器外附。

3、用戶如有特殊要求，請?jiān)谟嗀洉r(shí)特別注明。

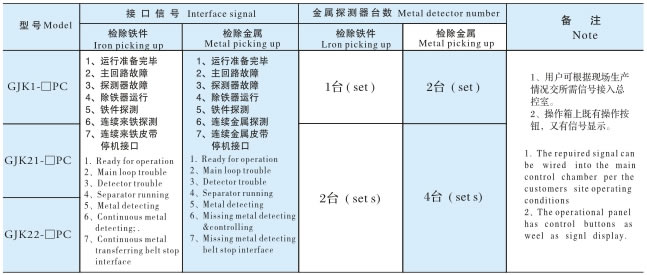

配用金屬探測器及用戶信號接口一覽表

說明：

1、“接口信號”欄中“檢除鐵件”是指磁性料中檢測產除去鐵件，“檢查金屬”是指在磁性物料中，既檢測出磁性金屬（如鐵件），又需檢測出非磁性金屬（如高錳鋼），且磁性金屬由除鐵器自動檢測，非磁性金屬只能指令輸料皮帶停機后，人工檢除。

2、輸出信號接口為無源觸點，“皮帶停機”接口為一無源常開和一對無源常閉觸點，其他接口原則上說一對無源常開觸點。

選型及注意事項

配用RCDP系列礦石自動回收除鐵器，以所配除鐵器最在冷態消耗功率不大于設備的額定輸出功率為原則。
