JQC系列磁力耦合式電纜卷筒產品，采用分體式磁力耦合器為同步差速機械，利用磁力耦合原理，保證了卷筒收放電纜的速度始終與運行設備速度同步。

當卷筒收取電纜時，動力經傳動鏈輪帶與套筒相聯的分體式磁力耦合器轉動，磁力耦合器叉帶動卷筒轉動卷取電纜。隨著卷筒上電纜層數的增加，電纜的線速度大于設備的運行速度時，磁力耦合器與卷筒相對差速、卷筒轉速降低，直至電纜的線速度與設備運行速度同步為止。整個卷取電纜的過程，就是磁力耦合器不斷差速調整同步的過程。通過調整分體式磁力耦合的工作狀態，電纜張力任意可調。卷筒放出電纜時，傳動調整分體式磁力耦合的工作狀態，電纜張力任意可調。卷筒放出電纜時，傳動鏈輪內的單向離合器不傳遞動給磁力耦合器，鏈輪空轉，卷筒在電纜拉力作用下，克服防止卷筒慣性旋轉的阻尼，同步放出電纜。通過調整阻尼磁力耦合器的工作狀態，任意調整放線的電纜張力。

JQC系列磁力耦合式電纜卷筒具有良好的同步性能，不僅可完成水平運電纜的收放，而且可以完成垂直運行電纜的收放及電源在行程中點輸出卷筒雙向收放電纜，是目前理想的一種收放電纜裝置。

主要性能特點及說明

1. 采用磁力耦合器為同步差速機械，具有可靠性的同步性能，且磁力耦合器性能穩定，不受工況變化的影響。
2. 磁力耦合器采用分體式結構，電纜收放張力任意可調，方便易行，且電纜排列整齊。
3. 采用了集電環外置式結構，安裝保養十分簡易，具有更高的可靠性。
4. 產品系列多，規格全，適用于2.5-50mm2各種電纜。
5. JQC-I集電滑環內裝式，適用于電動平車，搭式起重機等。
6. JQC-II集電滑環外裝式，適用于龍門吊，堆取料機等。

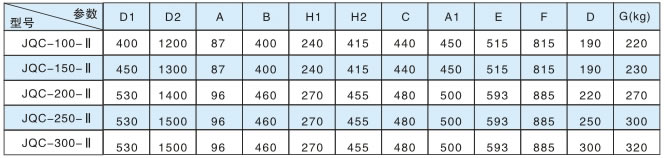

7. 結構尺寸圖是以4芯電纜為標準，若為多型電纜結構尺寸稍有變化。

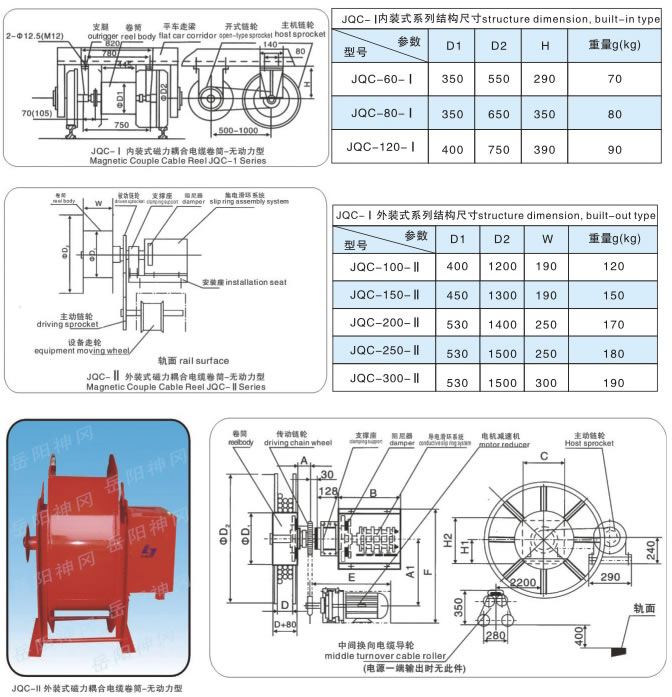

JQC-II系列磁力耦合式電纜卷筒結構示意圖

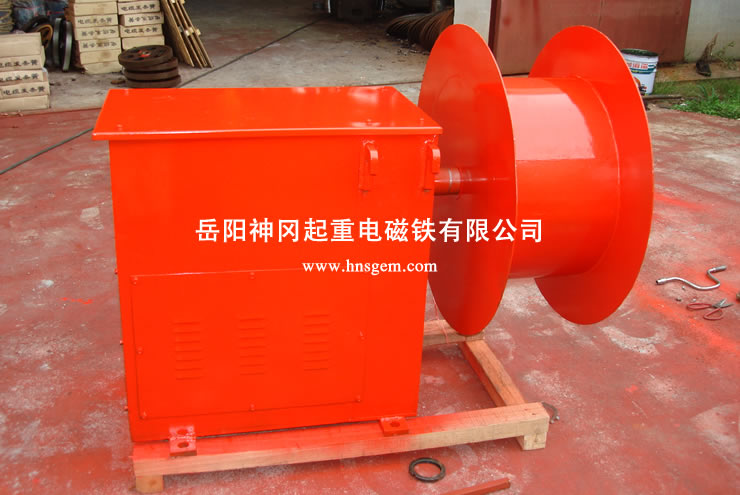

JQC系列磁力耦合式電纜卷筒

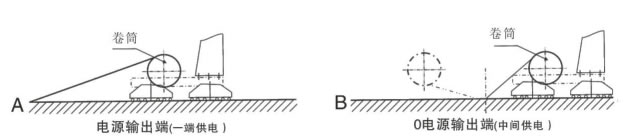

安裝形式

JQC系列磁力耦合式電纜卷筒分為兩種不同的形式。

A：鏈輪鏈條形

該安裝形式卷筒的動力是從所安裝設備的行走系統中，通過鏈輪輸入到卷筒傳動鏈輪（或是某根軸、或是某級傳動齒輪輸出動力），從而帶動卷筒工作，此種安裝形式只適用于一端輸出電源，卷筒僅一個方向收放電纜。

B：電動型

該安裝形式卷筒自備動力配電裝置，動力系統的控制信號來自它所安裝設備的行車控制系統，卷筒即可與設備行走同步運行。此種安裝形式特別適用于電源在行程中點輸出，卷筒分別向兩個不同方向收放電纜（中間換向卷線）。

選型與訂貨：

選型：

用戶根據所使用電纜的規格，設備行程，參照卷筒容線量表，正確選用卷筒規格。

用戶應根據電源輸出點的位置，選擇有動力型或無動力型安裝形式。

訂貨：

用戶訂貨時，應明確提出電纜卷筒的型號，電纜規格、電壓等級、電源位置（一端或中點）設備運行速度等參數。

選用無動力型時，應明確提出安裝設備行走機構的具體結構及有關參數（行走輪踏面直徑），以便加工傳動配件。選用有動力型時，應提出的安裝設備的最大運行速度以便我公司配置動力配電裝置。
